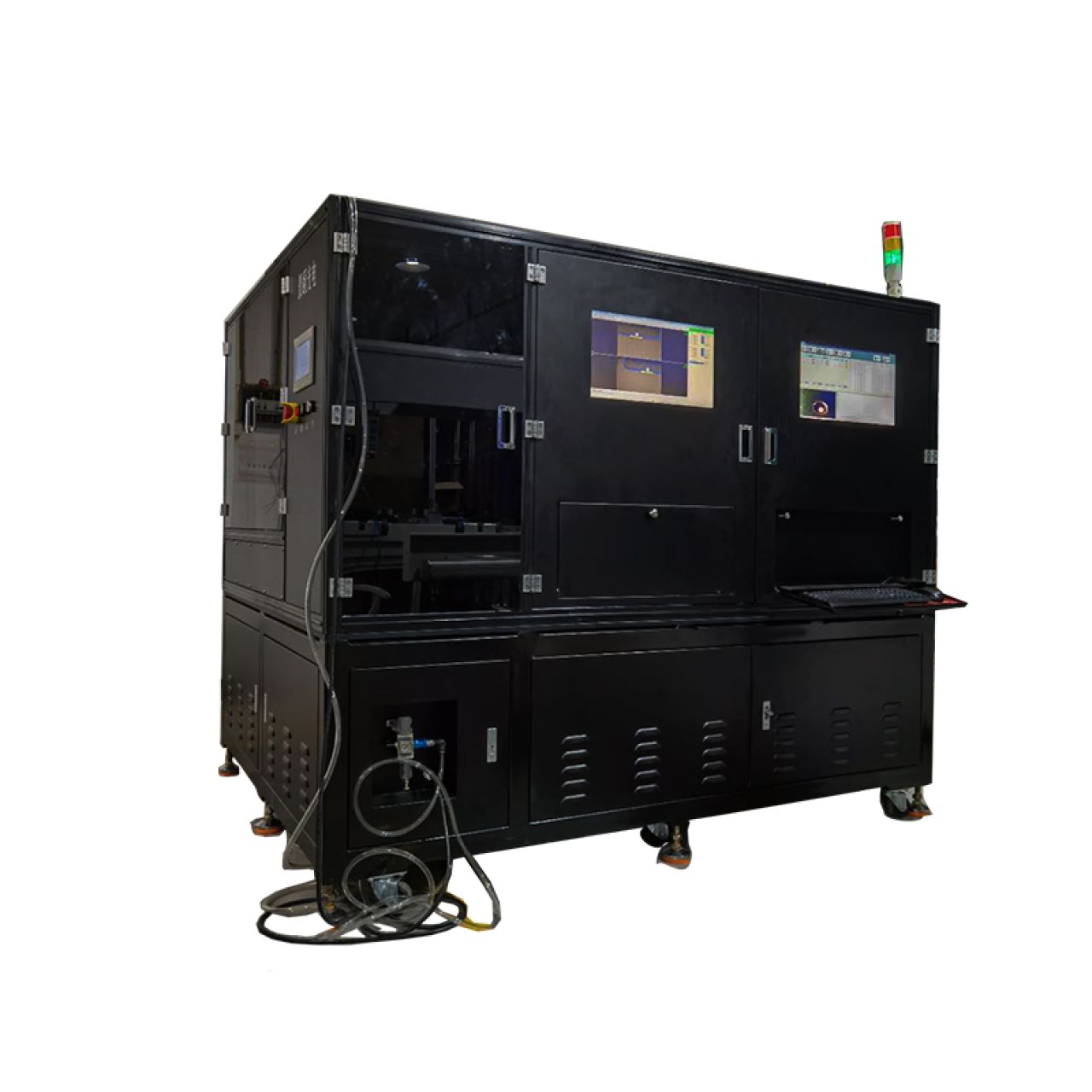

会员价 膜厚测量仪FILMTHICK-C30 JY-C30-NIR 2026101405
产线在线实时监测·0.8秒级响应·多点同步扫描·多探头联机覆盖大型产线
价格 ￥128000.00
产品型号 JY-C30-NIR
货期 30个工作日内发货
快递/邮费 0.00
- 光学原理 反射式光谱干涉法，在线非接触、无损测量
- 响应时间 单工位 0.8 秒级（以最新规格书为准）
- 测量方式 在线实时监测，非接触测量
- 光源 机械结构集成的进口长寿命卤钨灯光源，寿命≥10,000 小时
- 可测参数 膜厚 d、反射率光谱 R(λ)、颜色、折射率 n、消光系数 k
- 扫描能力 支持多点同步扫描；多探头联机可覆盖大型产线
- 自动化 可搭配机械手全自动上下料与动态测量
- 定制维度 机械支撑系统 / 数据接口 / 软件功能 / 视觉系统 /探头数量 / 布局方式
- 数据对接 工业以太网、现场总线，可与上位 MES / SPC 系统对接
- 软件 OPTICAFILMTEST 光学膜厚测量软件（在线版）；内置开放式材料折射率数据库，实时显示干涉光谱、FFT 波谱与膜厚趋势
- 工作环境 按产线现场条件定制，温度 18-28℃，湿度 <80%无结露
- 注 本技术规格最终解释权归生产厂家所有
在线检测系列
产线在线实时监测系统·在线测试专用
产线在线实时监测·0.8秒级响应·多点同步扫描·多探头联机覆盖大型产线
产品简介
FILMTHICK-C30 在线检测系列，是面向在线测试场景单独开发的产线在线实时监测系统，适用于光伏、显示等密集生产型行业，替代传统离线抽检。设备采用反射式光谱干涉测厚原理，机械结构集成进口长寿命卤钨灯光源，配合自研高精度光谱仪与 FFT 傅里叶法、极值法、拟合法三大反演算法，对产线样品实现非接触、无损、高精度测量，覆盖单层及多层薄膜厚度、折射率 n、消光系数 k、反射率与颜色等参数。支持多点同步扫描，多个探头联机可覆盖大型产线；可搭配机械手实现全自动上下料与动态测量。
配套 OPTICAFILMTEST 光学膜厚测量软件（在线版）内置类型丰富、开放式的材料折射率数据库，测量期间可实时显示干涉、FFT 波谱和膜厚趋势，并把膜厚数据实时送入上位 MES 与 SPC 系统。硬件采用模块化设计，核心部件可独立更换，便于后续功能扩展；机械支撑系统、数据接口、软件功能、视觉系统、探头数量、布局方式六个维度按产线需求组合。
核心卖点
在线实时监测：产线连续生产过程控制，检测节拍跟得上产线，把质量控制从离线抽检前移到在线全检；
0.8 秒级超快响应：单工位响应时间 0.8 秒级，适配光伏、显示等高节拍产线；
多点同步扫描：支持多点同步采集；多个探头联机可覆盖大型产线，适配大尺寸基板与连续走料场景；
机械手全自动方案：可搭配机械臂实现自动上下料与动态测量，减少人工干预、保证测量位置一致性；
六维可定制：机械支撑系统、数据接口、软件功能、视觉系统、探头数量、布局方式六个维度按产线需求组合；
产线数据对接：支持工业以太网与现场总线，可与上位 MES / SPC 系统对接，实现数据追溯与 SPC 统计过程控制。
适用行业与应用场景
钙钛矿光伏产线在线监测
薄膜电池质量监控
OLED 蒸镀层在线检测
聚酰亚胺（PI）膜产线监测
连续生产过程控制
大面积基板在线全检
为什么选择景颐光电？
自主研发
膜厚反演算法（FFT 傅里叶法、极值法、曲线拟合法）与OPTICAFILMTEST 测量软件均为我司自主研发；光谱采集模块采用自研高精度光谱仪；
国家高新技术企业
公司成立于 2013 年，国家高新技术企业、专精特新企业、科技创新小巨人企业；与清华大学、北京大学等高校及研究院长期合作；
本地化服务
广州总部直服全国，提供在线远程培训、上门安装、远程故障诊断与备件速发；服务链路短于进口品牌经代理的间接模式；
可打样验证
合同签订前可安排实际样品免费打样测试，出具实测评估系数与重复性数据，作为配置确认与验收依据。
常见问题解答
Q: 该在线检测系统适用于哪些行业和生产线？
A: 本系统专为光伏、显示等密集生产型行业设计，适用于需要在线实时监测的产线，可替代传统的离线抽检。
Q: 系统检测的参数和原理是什么？
A: 设备采用反射式光谱干涉测厚原理，可非接触、无损地测量薄膜的厚度、折射率(n)、消光系数(k)、反射率和颜色等多种参数。
Q: 系统是否能与现有生产管理系统集成？
A: 是的，配套软件支持将测得的膜厚数据实时传输到上位MES（制造执行系统）与SPC（统计过程控制）系统，实现数据联动。
