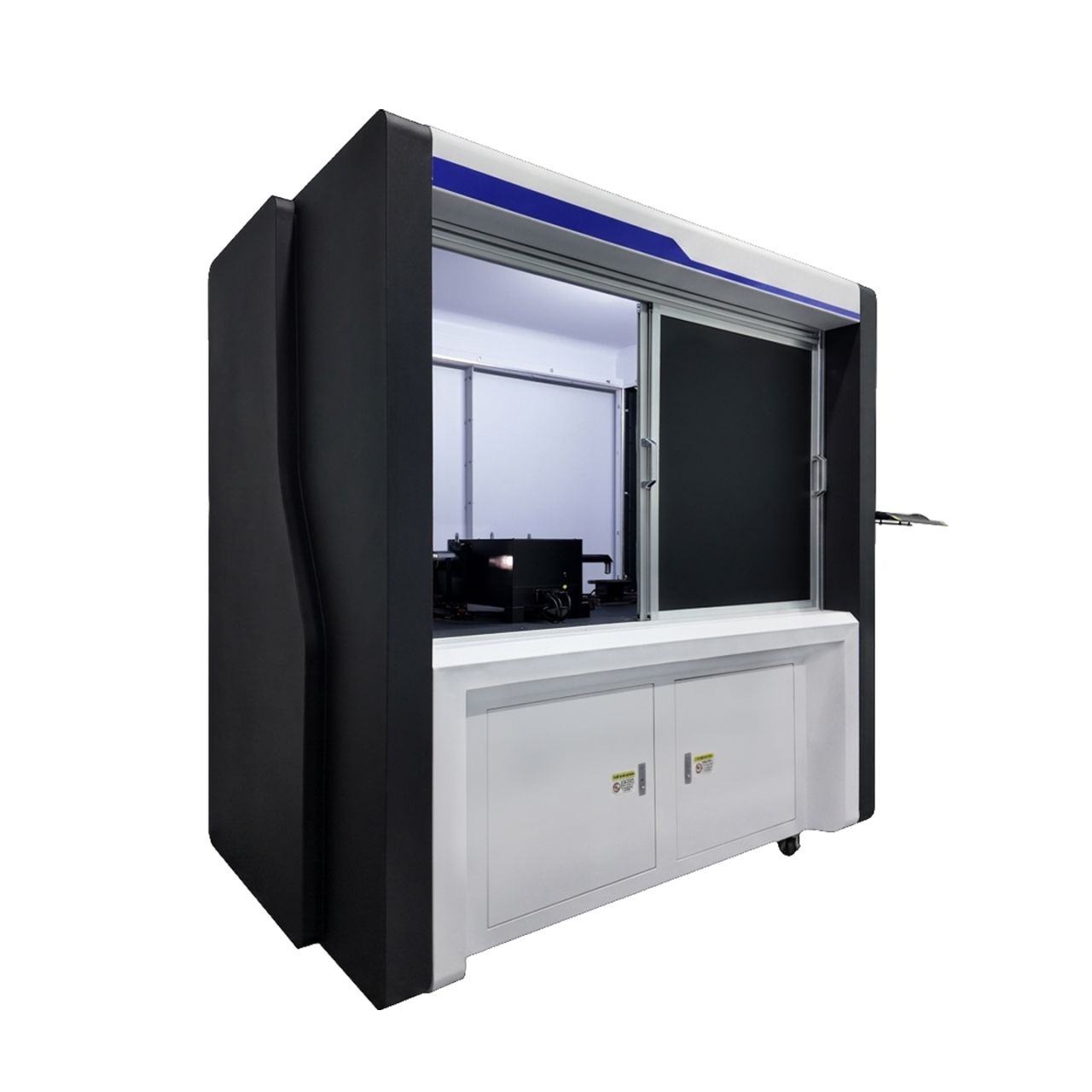

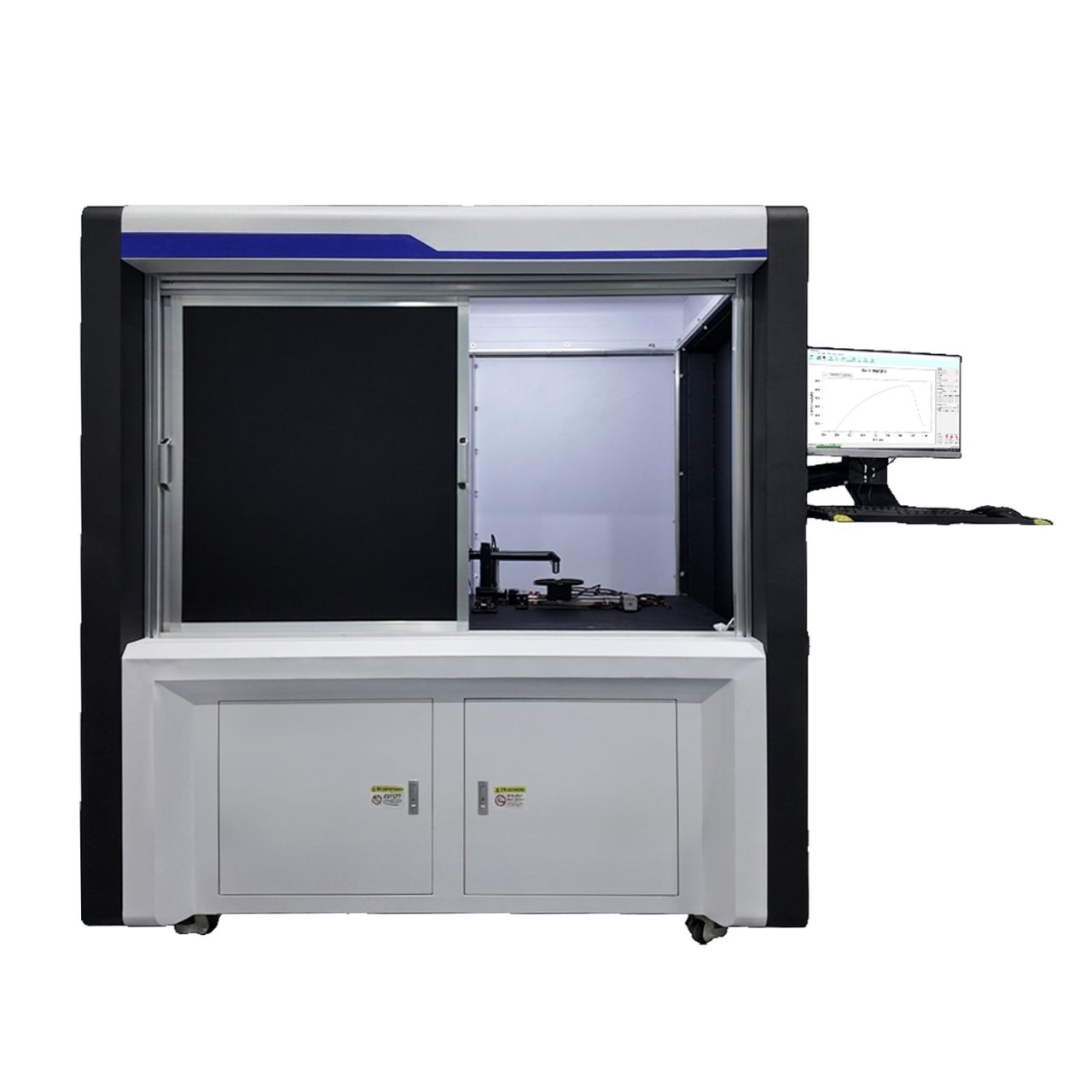

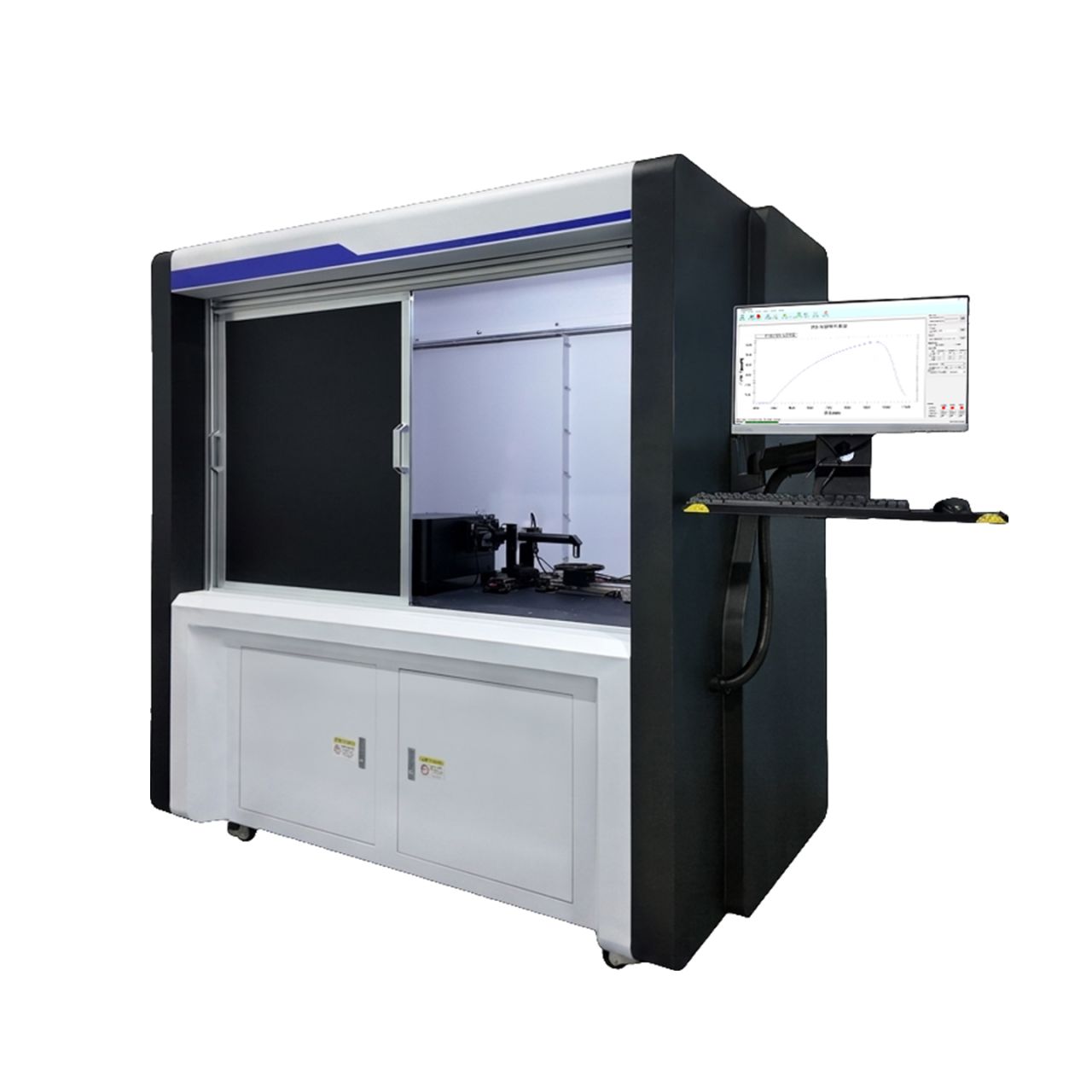

会员价 太阳能电池量子效率测试仪 JY-QE2500 2026101401
针对太阳能电池的光电特性进行测试的专用系统
价格 ￥420000.00
产品型号 JY-QE2500
货期 30个工作日内发货
快递/邮费 0.00
- 型号 JY-QE2500
- 单色仪 1）光谱范围:300nm-1800nm2）单色光谱波长精度：±0.2nm3）分辨率:0.1nm/mm4）准确度:±0.2nm5）重复性:0.1nm6）最小步距:0.005nm7）二光栅, 1200g/mm，600g/mm8）单色光带宽：＜ 2nm ；单色测量小光斑：0.7mm x 5mm9）测量波长间隔：1-25nm 任意设定
- AM1.5G 光源 1）光谱范围：250nm-2500nm2）光源类型：75W氙灯光源，100W卤素灯2）氙灯的使用寿命≥3000小时3）卤素灯的使用寿命≥1500小时5）长时稳定性（LTI）：＜0.2%(A级)
- 卤钨灯光源 叠层电池偏置光设计，满足晶硅+钙钛矿测试需求。第一结偏光（钙钛矿层），550nm短通滤光片 ，光强0.1-2SUN连续可调；第二结偏光（晶硅层），850nm长通滤光片,光强0.1-2SUN连续可调；
- 标准探测器 标准硅光电探测器(300-1100nm)，光电传感器面积10x10mm。标准锗光电探测器(900-1800nm)，光电传感器5mm直径。
- 积分球 1）直径150mm正入射积分球，适合测试太阳能电池的反射率；2）积分球搭载标准Si-InGaAs二合一光电传感器，测试范围：300nm-1800nm
- 反射率标准片 ~25%反射率, 灰板，直径 30 mm
- 斩波器（可选配置） 1）频率：4-1kHZ2）占空比：50%3）工作温度：10-40℃4）频率分辨率：0.01 Hz5）频率稳定性：250ppm/℃6）频率漂移：<1%
- 锁相放大器（可选配置） 1）电压输入模式：单端或差分输入2）满量程灵敏度：1 nV 至 1 V，以 1-2-5 的倍数顺序步进3）电流输入增益：10e6 或 10e8 V/A4）输入阻抗：电压：10 MΩ//25 pF，交流或直流耦合，电流：1 kΩ到虚拟地5）共模抑制比：>100 dB 至 10 kHz，以 6 dB/oct 减小6）动态储备：>120 dB7）增益精度：标准 0.2%，最大 1%8）电压噪声：997Hz 时 5 nV/√Hz9）电流噪声：97Hz 时 15 fA/√Hz，997Hz 时 13 fA/√Hz10）工频滤波器 50 Hz 和 100 Hz11）输入屏蔽接地 BNC(A/I,B)屏蔽层可直接接地或者通过 10 kΩ电阻接至浮地
- 数字源表（可选配置） 1）电压档位：300mV/3V/10V/30V/100mV2）电流范围：100nA/1uA/10uA/100uA/1mA/10mA/100mA/1A3）电压分辨率：0.01%4）电流分辨率：0.01%5）电压精度：±0.03%6）电流精度：±0.03%7）测试时长：可调8）采集系统：四象限测试9）测试接口：四线制
- 镀金电池测试台（可选配置） 1）台面尺寸：大于 230mm*230mm；2）带 12 根无影探针，测量 3、4、5、6、9、12、14、20 主栅电池片温度控制器：基于水冷的控温器；3）温度控制范围：20°C-60°C；4）温度稳定性：±0.5°C；5）集成 2 个高精度电缸，可以驱动测试台在 XY 方向自动移动6）测试台可以在自动模式和手动模式下分别运行7）提供 2 个凯文探针供钙钛矿小光斑测试8）凯文探针可以在 XYZ 三个方向可调
- 注 本技术规格最终解释权归生产厂家所有
产品概述
太阳能电池量子效率测试系统，是一款针对太阳能电池的光电特性进行测试的专用系统。特别是其外部量子效率（EQE）和内部量子效率（IQE），从而评估和优化太阳能电池的性能。满足钙钛矿太阳能电池、钙钛矿晶硅叠层太阳能电池测试和分析。
设备遵循国标《GB/T 29848-2013 光伏电池量子效率测试方法》，支持 AC110V/220V 供电，配备专用测试软件，可完成光谱扫描、数据采集与导出。整机集成单色仪、复合光源、硅 / 锗双探测器，适配实验室高精度微区电池表征，可切换交流、直流测试模式。
产品优势
宽光谱高精度单色系统
光谱 300~1800nm，波长精度 ±0.2nm，最小步距 0.005nm，单色光斑 0.7mm×5mm，支持电池栅线间微区测试。
高稳定复合光源，适配叠层电池
75W 氙灯 + 100W 卤钨灯组合，光源长期稳定性＜0.2%（A 级）；配备钙钛矿、晶硅两路偏光光源，满足叠层电池子电池独立测试。
微弱信号精准采集（可选配置）
搭载高性能锁相放大器与四象限数字源表，弱电流检测能力强，四线制测试，保障电学信号高精度采集。
多功能温控样品台（可选配置）
镀金真空吸附载台，避免电池隐裂；水冷温控 20~60℃，±0.5℃控温精度；XY 自动移动平台，凯夫探针 XYZ 三轴可调，自动 / 手动双模式。
一体化测试方案
配套积分球与标准反射片，可同步测试反射率；硬件全套配置，兼容单结、叠层光伏电池研发测试。
产品应用
高校与科研院所：晶硅、钙钛矿、叠层电池光谱响应、EQE/IQE 科研测试
光伏企业研发：新型电池器件开发、电池工艺优化与性能验证
微区光电表征：电池局部栅线区域光电特性、缺陷与失效分析
叠层电池研究：子电池光谱匹配、偏光条件下量子效率表征
常见问题解答
Q: 该系统主要用于测试哪些类型的太阳能电池？
A: 本系统主要用于测试和分析钙钛矿太阳能电池、钙钛矿晶硅叠层太阳能电池的光电特性，特别是外部量子效率（EQE）和内部量子效率（IQE）。
Q: 系统是否符合行业标准，并且操作是否方便？
A: 是的，本设备遵循国标《GB/T 29848-2013 光伏电池量子效率测试方法》，并配备专用测试软件，支持光谱扫描、数据采集与导出，操作流程规范。
Q: 该系统在光源和测试模式方面有什么特点？
A: 系统配备了高稳定性的复合光源（75W氙灯+100W卤钨灯），支持钙钛矿和晶硅两路偏光光源，并且可以切换交流（AC）和直流（DC）两种测试模式，适应不同电池结构测试需求。
